SISTEM SUSPENSI PADA KENDARAAN

 Suspensi adalah kumpulan komponen tertentu yang berfungsi meredam kejutan, getaran yang terjadi pada kendaraan akibat permukaan jalan yang tidak rata yang dapat meningkatkan kenyamanan berkendara dan pengendalian kendaraan. Sistem suspensi kendaraan terletak diantara bodi (kerangka) dengan roda. Ada dua jenis utama suspensi yaitu :

1.      Sistem suspensi dependen atau sistem suspensi poros kaku (rigid)

Gambar 1. Suspensi dependen (rigid)

Roda dalam satu poros dihubungkan dengan poros kaku (rigid), poros kaku tersebut dihubungkan ke bodi dengan menggunakan pegas, peredam kejut dan lengan kontrol (control arm)

Awalnya semua kendaraan menggunakan sistem ini. Sampai sekarang sebagian besar kendaraan berat seperti truck, masih menggunakan sistem ini, sedangkan kendaraan niaga umumnya menggunakan sistem ini pada roda belakang.

2.      Sistem suspensi independen atau sistem suspensi bebas.

Gambar 2. Suspensi Independent

Antara roda dalam satu poros tidak terhubung secara langsung, masing-masing roda (roda kiri dan kanan) terhubung ke bodi atau rangka dengan lengan suspensi (suspension arm), pegas dan peredam kejut. Goncangan atau getaran pada salah satu roda tidak mempengaruhi roda yang lain.

Umumnya kendaraan penumpang menggunakan sistem ini pada semua poros rodanya, sedangkan kendaraan niaga umumnya menggunakan sistem ini pada roda depan sedangkan pada poros roda belakang menggunakan sistem suspensi dependen pada poros roda belakang. Tipe MacPherson strut dan double-wishbone termasuk dalam jenis sistem ini.

 Komponen utama

1)      Pegas

Gambar 3. Pegas

Dengan sifat pegas yang elastis, pegas berfungsi untuk menerima getaran atau goncangan roda akibat dari kondisi jalan yang dilalui dengan tujuan agar getaran atau goncangan dari roda tidak menyalur ke bodi atau rangka kendaraan.

Beberapa tipe pegas yang digunakan pada sistem suspensi :

• Pegas ulir (coil spring), dikenal juga dengan nama ‘per keong’, jenis yang digunakan adalah pegas ulir tekan atau pegas ulir untuk menerima beban tekan.
• Pegas daun (leaf spring), umumnya digunakan pada kendaraan berat atau niaga dengan sistem suspensi dependen.
• Pegas puntir atau dikenal dengan nama pegas batang torsi (torsion bar spring), umumnya digunakan pada kendaraan dengan beban tidak terlalu berat.

2)      Peredam kejut

Peredam kejut berfungsi untuk meredam beban kejut atau goncangan atau getaran yang diterima pegas.

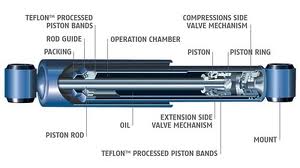

Gambar 4. Peredam Kejut

Peredam kejut, shock absorber, shock breaker, atau damper adalah sebuah alat mekanik yang didesain untuk meredam hentakan yang disebabkan oleh energi kinetik.

Peredam kejut adalah bagian penting dalam suspensi kendaraan bermotor, roda pendaratan pesawat terbang, dan mendukung banyak mesin industri. Peredam kejut berukuran besar juga digunakan dalam arsitektur dan teknik sipil untuk mengurangi kelemahan struktur akibat gempa bumi dan resonansi

Dalam kendaraan, alat ini berfungsi untuk mengurangi efek dari kasarnya permukaan jalan. Tanpa peredam kejut, kendaraan dapat terlempar, seperti energi yang disimpan dalam per dan lalu dilepaskan pada kendaraan, barangkali melebihi gerakan suspensi. Kontrol gerakan berlebih pada suspensi tanpa peredam kejut diredam secara paksa oleh per yang kaku, yang dapat menyebabkan ketidaknyamanan dalam berkendara. Peredam kejut diperkenankan menggunakan per yang lembut yang mengontrol gerakan suspensi dalam merespon gundukan atau lubang. Dan juga, berhubungan dengan pelambatan efek fisik dalam ban itu sendiri, mengurangi gerakan naik turun per. Karena ban tidak selembut per, untuk meredam hentakan ban mungkin dibutuhkan shock yang kaku yang lebih ideal untuk kendaraan

Peredam kejut pneumatik dan hidraulik umumnya mengambil bentuk sebuah silinder dengan piston yang bergerak di dalamnya. Silinder harus diisi dengan cairan kental, seperti minyak hidraulik atau udara. Cairan ini diisikan ke dalam dashpot. Peredam kejut berbasis per umumnya menggunakan per keong atau per daun. Per ideal itu sendiri, bukanlah peredam kejut seperti per yang hanya menyimpan dan tidak menghilangkan atau menyerap energi. Kendaraan biasanya menggunakan dua per atau palang torsi yang berfungsi sebagaimana peredam kejut hidraulik. Dalam kombinasi ini, peredam kejut secara khusus menyediakan piston hidraulik yang menyerap dan menghilangkan getaran. Per tidak dianggap sebagai peredam kejut.

Peredam kejut harus menyerap atau menghilangkan energi. Desainnya harus dipertimbangkan, oleh karena itu harus dibuat ketika mendesain atau memilih sebuah peredam kejut adalah ke mana energi akan pergi. Umumnya, dalam kebanyakan dashpot, energi diubah ke dalam panas di dalam cairan kental. Dalam silinder hidraulik, minyak hidraulik akan memanas. Dalam silinder udara, udara panas selalu dilepaskan ke atsmofer. Dalam tipe dashpot yang lain, seperti elektromagnetik, energi yang hilang dapat disimpan dan bisa digunakan kemudian jika diperluka

3)      Lengan suspensi

Gambar 5. Lengan Suspensi

Lengan suspensi atau suspension arm hanya terdapat pada sistem suspensi dependen, terpasang pada bodi atau rangka kendaraan, berfungsi untuk memegang rangka roda kendaraan. Pergerakan yang komplek pada roda agar dapat sinkron dengan pergerakan pergerakan lengan suspensi maka terdapat ball joint pada pengikatan lengan suspensi dengan rangka roda.
